您當前位置：行業與產品 >> 電站閥系列 >> 直流式對焊截止閥

直流式對焊截止閥

技術參數

J565Y直流式對焊截止閥結構特點

1、采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好。
2、采用撞擊式手輪減少了操作力。
3、閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入。

產品詳情

產品用途
主要安裝在鍋爐主給水管道上，作為啟閉裝置用，閥門必須處于全開或全關狀態，不能作為調節閥使用，閥門是Y型阻力小，閥桿中心線與支管中心線是45度角。

應用規范
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求

4、閥門檢查和試驗按JB3595規定

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC6	WC9
活塞	A105	WC6	WC9
閥蓋	25	12Cr1MoVA
閥桿	1Cr17Ni2	20Cr1Mo1V1A
密封環	05F	05F	柔性石墨
四開環	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
閥桿螺母	ZQAL9-4	ZQAL9-4

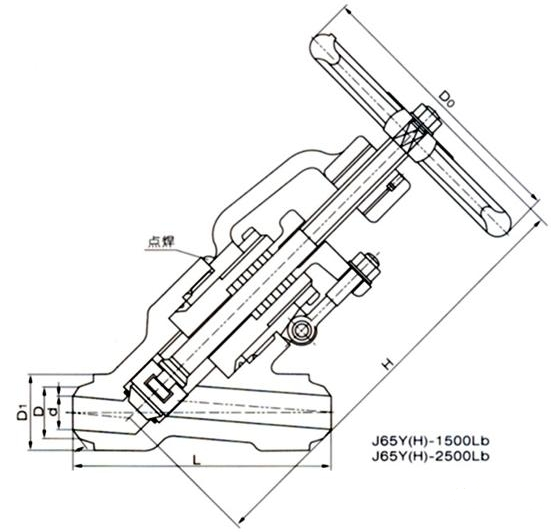

J565Y直流式對焊截止閥尺寸和重量：

公稱通徑 DN（mm）	尺寸						重量（Kg）
公稱通徑 DN（mm）	L	D1	Do	H	Lo	L1	重量（Kg）
PN32（320） J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140） J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824

下一個產品：磅級電站截止閥

上一個產品：高溫高壓截止閥
