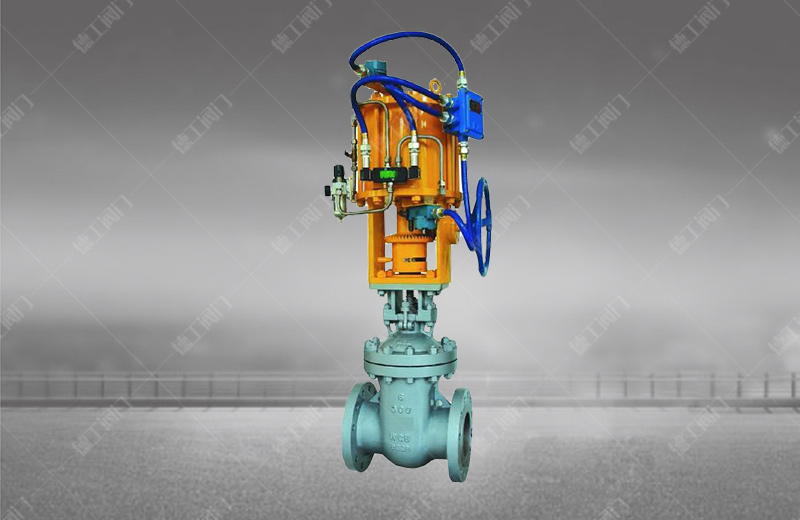

氣動平行切斷閘閥
技術參數
產品型號:ZSDⅡC(DX)
公稱通徑:DN40~700mm
公稱壓力:PN1.6~10.0MPa
設計制造:GB/T12234-89
結構長度:GB/T12221-89
法蘭面尺寸:JB79 GB/T9112-9131
檢查與試驗:JB/T9092-99 GB/T13927-92
產品詳情

產品概述

       氣動平行切斷閘閥適用于介質為水、污水的管路上作閉路設備用,不允許作調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤1.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。當閥門部分開啟時,在閘板背面產生渦流,易引起閘板的侵蝕和震動,也易損壞閥座密封面,修理困難,通常適用于不需要經常啟閉,而且保持閘板全開或全閉的工況。


結構特點及工作原理

1、執行機構的輸出力通過閥桿作用于主閥芯時,被設計一定角度,主閥芯,轉換成水平方向左右的力,又通過次閥芯,密封盤緊壓兩閥座,形成雙陰斷密封,密封不泄漏,力矩小,開關閥門密封結合面無摩擦,從根本上解決了閥芯在閥體卡死或打不開的弊病現象。
2、氣動執行機構采用活塞式機構,電磁閥作為控制氣缸上下部分的進氣,排氣的切換元件,以控制啟閉件作垂直上下位移,控制閥門開啟與關閉的目的,
3、配用回訊器用于發送閥門開關狀信號,電磁閥實現遠距離控制,集中控制,自動控制和現場操作。
5、閥啟閉狀態的現場指示,上裝的外伸示指示桿的上升和下降,標志閥門全開時(外伸指示桿位于最高位置),閥門全關閉時(外伸指示桿位于最低位置)。
6、帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源,氣源時故障自動開關、安全、可靠、訊速、環保、節能。


主要零件材質

序號 零件名稱 材質
C P R
1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閘板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
5 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼 柔性石墨+不銹鋼
7 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
9 吊環螺栓 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
10 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
11 螺栓 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti
12 填料 柔性石墨 柔性石墨 柔性石墨
13 填料壓套 WCB 1Cr18Ni9T 1Cr18Ni12Mo2Ti
14 填料壓板 WCB 1Cr18Ni9T 1Cr18Ni12Mo2Ti
15 螺帽 35 1Cr18Ni9T 1Cr18Ni12Mo2Ti




主要外形尺寸

公稱通徑 DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
L/mm
H/mm 1.6,2.5MPa 865 965 1065 1345 1550 1810 2010 2295 2510 2700 3240 3655
4 892 995 1146 1417 1642 1896 2090 2312 2594 2804 3278 -
6.4 892 995 1146 1417 1642 1896 2090 2312 2594 2804 3278 -
10 895 906 1010 1162 1432 1658 1912 2105 2328 2610 2820 3295 -
備注Note △的適用上裝式
